新品来袭 | HP1201声惯一体式单波束测深仪再征长江

金秋十月，伴随着桂花的清香，海派海洋技术团队自研新品——HP1201声惯一体式单波束测深仪，前往南京某水文基地和苏州某水文码头，进行了一场与传统单波束测深仪的“较量”。

传统单波束测深仪由换能器单元和控制单元组成，由控制单元控制换能器发射和接收声学信号，测定声波在水中传播时间，完成水深测量工作。但实际水深测量作业中，由于设备安装不水平和航行摇晃等问题，常常会导致水深作业测量值和定位数据不匹配的问题。

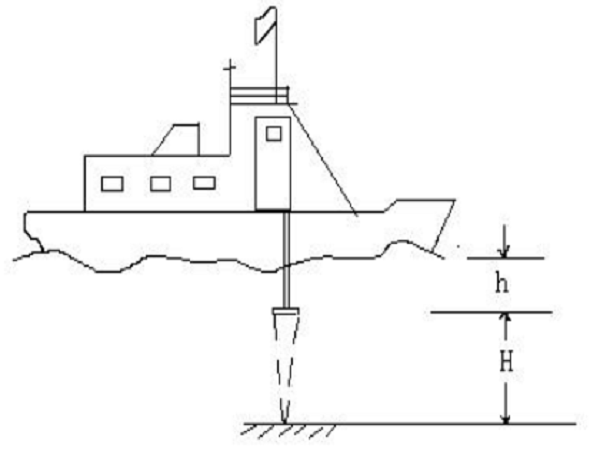

单波束测深仪理想工作状态

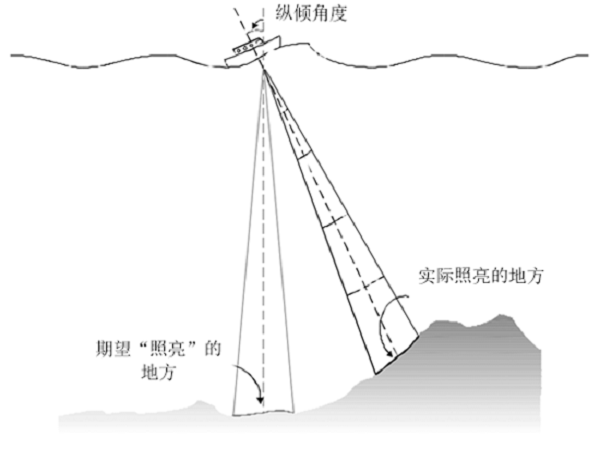

单波束测深仪实际工作状态

为此我司研发新品——HP1201声惯一体式单波束测深仪，采用超宽带技术和声惯一体化技术，解决了传统测深仪时间同步难、无姿态测量和修正、测量精度差等难点。通过集成惯性导航单元，对水深测量作业中的姿态进行测定，一并发送控制单元，进行数据改正，提高测量精度。其中

工作频率为150-250kHz，在线软件可调；

波束开角根据频率可设定为5.3°@150kHz、4.0°@200kHz、3.2°@250kHz；

测深仪工作量程为0.2m---250m;

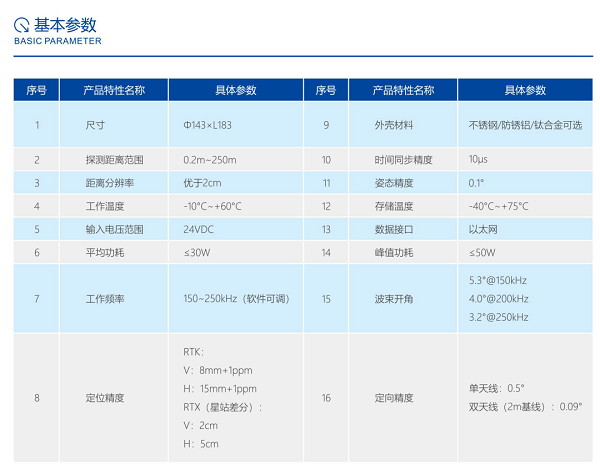

HP1201基本参数

此次江苏之行，除了海派海洋的技术研发团队，同行的还有长江水利委员会水文局的技术骨干，与我们一同验证HP1201单波束的测量精度，进而协助水文单位提高水文要素测量精准性的目的。特地选取该水文局河道勘测中所遇到的典型地貌进行外业采集工作。

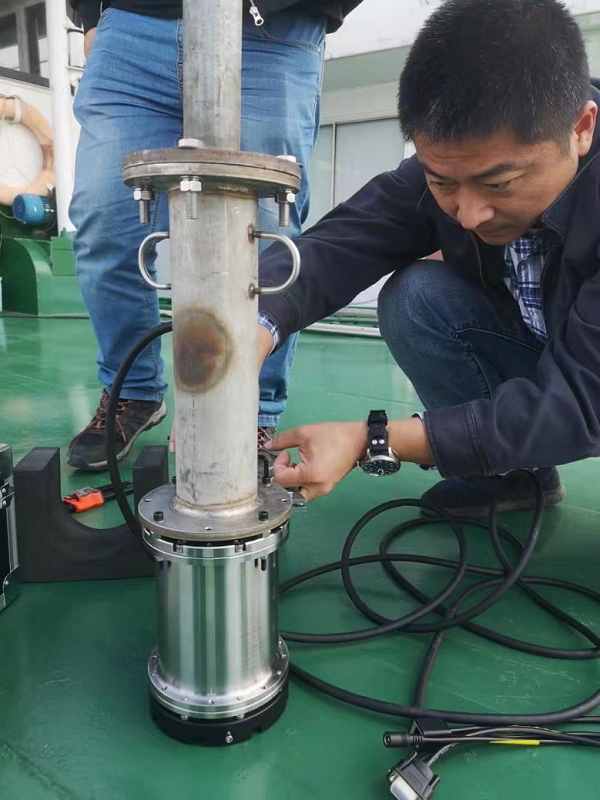

HP1201声惯一体式单波束测深仪轻便、小巧，安装简单。首先将设备安装固定在法栏杆上，设备调试正常运行后，即刻开启水深测量作业，进行数据采集模式。

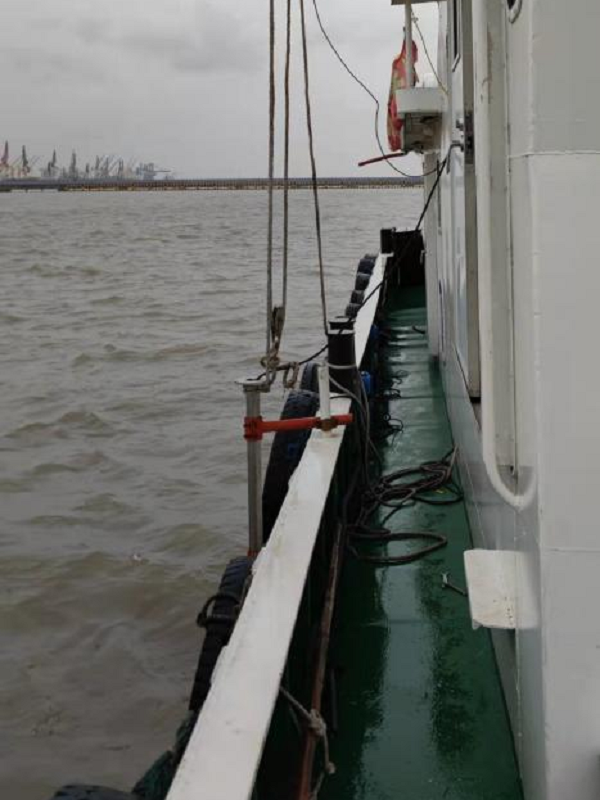

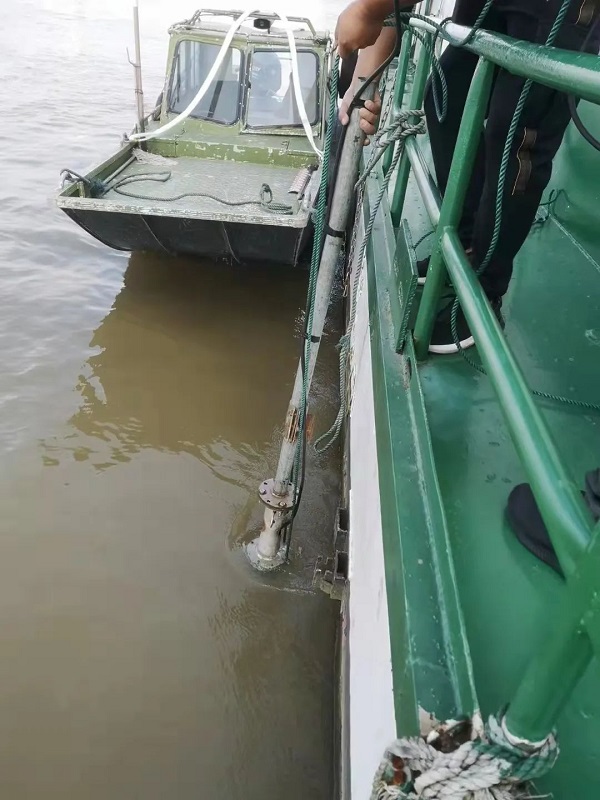

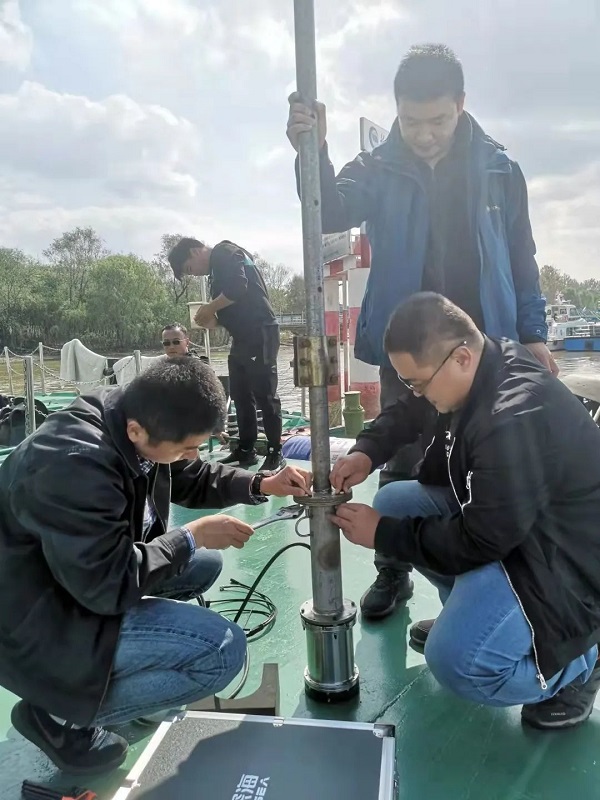

设备安装

HP1201高精度声惯一体测深仪采用标准化协议接口，可向用户提供SDK开发包，为用户定制数据驱动。可与各类测量采集软件互联互通，方便用户接入现有采集软件和后处理软件。

水深数据采集完成后，对往返断面进行重叠度查看，进行简单现场处理并分析。在此次比测中选择专业水文分析软件Hypack，通过Hypack采集软件的延时工具进行断面展示。

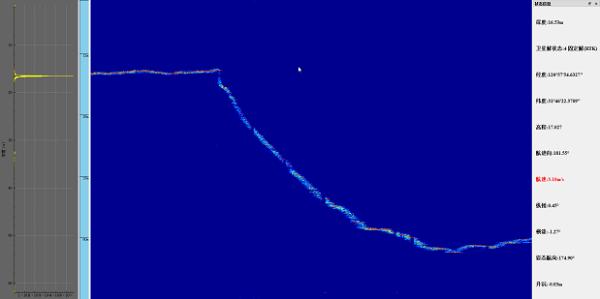

测深仪显控界面

Hypack外业采集软件

部分数据成果

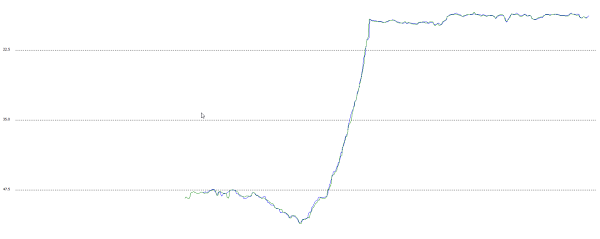

往返断面高度拟合

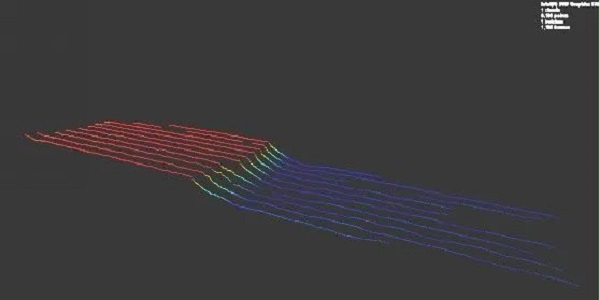

后处理水深数据三维展示

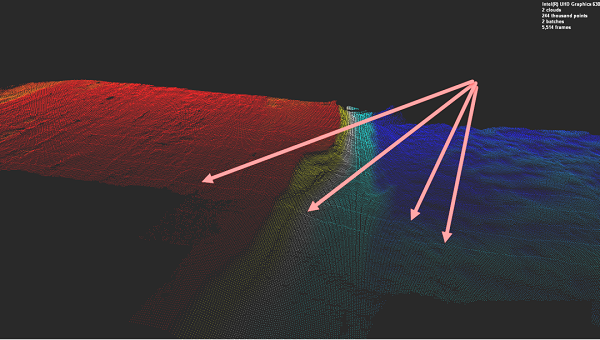

单波束与多波束数据三维叠图检查

HP1201声惯一体式单波束测深仪自研发出厂以来，从长江上游顺流而下，从近200米到不足1米的水深，与不同品牌不同型号的单波束测深仪进行多次比测，均获得了不错成果。

在此期间，海派海洋研发团队不断收集水文工作者的宝贵建议及意见，进行产品升级更新，致力于为水文行业带来一款全新的产品应用，解决实际水文生产工作中遇到的问题，真正实现互利共赢。

想了解更多HP1201声惯一体式单波束测深仪相关信息，可拨打咨询热线： 027-59908907。
